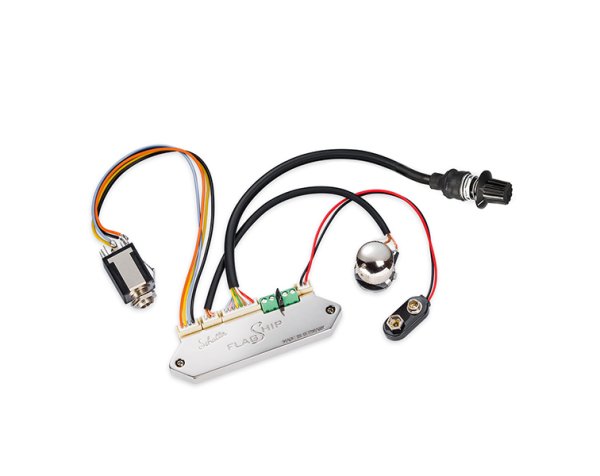

16010101 Flagship Preamp Предусилитель для пьезодатчика, 3-позиционный переключатель, Schaller
Flagship — звучание, которое казалось невозможным.
С этим новым революционным предусилителем класса A ваша музыка никогда не звучала лучше. Чистые гладкие верха, душевные средние частоты и бодрый бас в сочетании с впечатляющим динамическим диапазоном 115 дБ переведут ваше вдохновение на новый уровень.
С полосой пропускания от 1 Гц до 20 кГц при +/- 0 дБ, современная схема FlagShip обеспечивает беспрецедентную точность передачи сигнала наряду с исключительным удобством в эксплуатации.
А благодаря новейшей технологии Rail to Rail (полный размах напряжения) одна щелочная батарея на 9 В обеспечит вам более 1000 часов работы.
Наслаждайтесь самочувствительной схемой, автоматически переключающейся в моно- или стерео-режим.
Кроме того, предусилитель FlagShip отличается сверхтихой работой с отношением сигнал/шум -115 дБ и уровнем шума всего 20 дБмкВ.
1 x стереоразъем
1 x регулятор громкости с креплением для ручки диаметром 6 мм
1 x 3-позиционный поворотный переключатель FlagShip
1 x зажим для батареи
2 x крепежных винта
1 x клейкая подушечка для крепления блока FlagShip
1 x 9-контактный разъем
1 x отвертка для зеленых обжимных разъемов
Вес: 44 г, с аксессуарами 106 г.
Звук, инновации, производительность
Усовершенствованная схема класса А для приятного, прозрачного звука
Компактный, прочный и идеально экранированный
Привлекательный защитный корпус с прозрачным окном
3-позиционный поворотный переключатель
Схема самодиагностики и регулировки стерео/моно (дополнительный переключатель не требуется)
Энергоэффективная технология с размахом, равным напряжению питания (Rail-to-rail)
Защита цепи от обратной полярности и статического разряда
Автоматическое отключение питания при отсоединении кабеля
Вставные контакты для простой установки без пайки
Более 1000 часов работы от одной щелочной батареи 9 В
Истинная полоса пропускания 1 Гц - 20 кГц при +/-0 дБ
Сверхтихий - соотношение сигнал/шум -115 дБ
Входное сопротивление: 3 мегаома магнитное / 1 мегаом пьезо
Выходное сопротивление: 5 кОм
Все детали и компоненты на 100% произведены в Германии
В комплекте предусилитель, 3-позиционный поворотный переключатель, моно/стерео разъем, потенциометр управления Schaller (22 кОм), проводка и штекеры
Вес в граммах: 49
Размеры в мм: 89 x 24 x 7
Пьезоэлектрический бридж и пассивный звукосниматель с регулируемой громкостью.
(все характеристики могут быть изменены без предварительного уведомления)
Поставляется со стереоразъемом. Это позволяет разделить сигналы пьезоэлектрического и звукоснимающего устройств с помощью стереоразветвительного Y-образного кабеля и затем подключить их к двум разным усилителям или каналам.
Установка (при необходимости обратитесь за помощью к гитарному мастеру или специалисту)
1. Прикрепите блок FlagShip двумя прилагаемыми винтами или с помощью прилагаемой клейкой ленты. При необходимости предварительно просверлите подходящие отверстия для винтов.
2. Установите стереоразъем
3. Установите и закрепите 3-позиционный поворотный переключатель.
4. Установите и закрепите потенциометр тембра.
5. Подключите положительный и отрицательный кабели пьезоэлектрического бриджа к обжимному разъему.
6. Подключите положительный и отрицательный кабели магнитного звукоснимателя к обжимному разъему.
7. Прикрепите перемычку фазы.
8. Подключите батарею.
Для пьезо звукоснимателя Hannes:
Положительный и отрицательный полюса каждого из седел/пьезоэлементов объединены в обжимном разъеме. Просто вставьте обжимной разъем в многофункциональный разъем/адаптер. Затем вставьте оба плюсовых и минусовых полюса адаптера в соответствующие обжимные разъемы на предусилителе FlagShip. Затяните с помощью прилагаемой маленькой отвертки.
Вставьте обжимной разъем в адаптер. Убедитесь, что положительный (красный) и отрицательный (черный) полюса находятся на правильной стороне адаптера (только на одной стороне), т.е. красный к красному и черный к черному.
(К пункту 5):
Пьезоэлектрический контакт (красный многоконтактный разъем бриджа Hannes) подключается к обжимному разъему, отмеченному красной точкой.
Пьезоэлектрический контакт (черный многоконтактный разъем бриджа Hannes) подключается к обжимному разъему, отмеченному черной точкой.
Обратите внимание: отрицательный полюс пьезодатчика не является общим экраном гитары.
(К пункту 6):
Положительный полюс магнитного звукоснимателя на обжимном разъеме обозначен желтой точкой.
Магнитный экран на обжимном разъеме не обозначен точкой.
Для магнитных положительных и отрицательных полюсов, например, можно использовать кабель, припаянный к гнезду разъема.
Следует выполнить следующие шаги:
Положительные и отрицательные полюса, идущие от звукоснимателя, необходимо удалить из гнезда разъема, нагрев припой.
Подсоедините этот кабель к разъему FlagShip (с цветовой желтой маркировкой и зеленой / без маркировки).
Установите новое гнездо разъема, поставляемое с Flagship, и подключите кабель, подключенный к усилителю, к новому разъему.
(К пункту 7):
Перемычку можно установить либо на контакты 1 и 2, либо на контакты 2 и 3, и она определяет, находится ли пьезосигнал "в фазе" с магнитным сигналом или в "противофазе" — последний вариант приводит к ухудшению качества звука.
Необходимое положение перемычки зависит от индивидуальных характеристик переключения гитары. Для правильного положения перемычки "в фазе" Schaller рекомендует проверить "на слух" после того, как все соединения будут выполнены и предусилитель подключен к усилителю.
Это относится только к пьезоэлектрическим бриджам Hannes. Пьезосистемы с таким же заземлением могут потребовать "синхронизации" путем изменения полюсов на разъеме 1 (вход для магнитных звукоснимателей).
Внимание: При подключении к уже подключенным звукоснимателям выходной сигнал автоматически увеличивается!
В качестве источника питания можно использовать 9-вольтовую батарею.
Обратите внимание, что пьезоэлектрические бриджи не заземлены.
Варианты в моно- и стереорежиме
МОНО
Позиция 2: акустический активен
Позиция 3: магнитный + акустический активны
Позиция 5: обход магнитного сигнала
СТЕРЕО
Позиция 2: акустический активен
Позиция 3: магнитный + акустический активны
Позиция 5: обход магнитного сигнала
Позиция 1: сигнал пьезодатчика в предусилитель FlagShip
Позиция 2: магнитные звукосниматели и сигнал пьезодатчика в предусилитель FlagShip
Позиция 3: магнитные звукосниматели, чистый и неизмененный сигнал / электрический истинный обход
Функции потенциометра, 3-позиционный поворотный переключатель
Легенда:
V = существующий регулятор громкости для магнитного сигнала
P = новый регулятор громкости пьезодатчика
T = существующий регулятор тембра для магнитных звукоснимателей
Положение 2 (Моно и Стерео): Пьезодатчик активен
V = неактивен
P = регулятор громкости пьезосигнала
T = неактивен (регулировка тембра через усилитель)
Положение 3 (Моно и Стерео): Пьезодатчик активен, магнитный звукосниматель активен
V = регулятор громкости магнитного звукоснимателя
P = регулятор громкости пьезосигнала
T = регулятор тембра магнитного звукоснимателя
Положение 5 (Моно и Стерео): обход магнитного звукоснимателя
V = регулятор громкости магнитного звукоснимателя
P = неактивен
T = регулятор тембра магнитного звукоснимателя
Дополнение:
1. Если одна из звукоснимающих систем не подключена к схеме гитары (будь то магнитная или пьезоэлектрическая), для эффективного подавления шума необходимо подключить проводной ответвитель к соответствующему входу.
2. Для минимизации электромагнитных помех все проводящие части гитары должны быть тщательно заземлены, в частности, блок крепления Hannes и корпус FlagShip.
3. Для стереофонической работы предусилителя FlagShip используйте Y-кабель со следующими разъемами:
Один стереоразъем 6,3 мм (выход гитарного сигнала) в два моноразъема 6,3 мм (для подключения к входам усилителя или микшерного пульта). Требуемая проводка:
Внутреннее кольцо стереоразъема к кольцу моноразъемов A и B одновременно
Среднее кольцо стереоразъема к кончику моноразъема A
Кончик стереоразъема к кончику моноразъема B
